1000噸框架液壓機

▌性能特點：

1000噸框架液壓機主要部件描述

1、機身

1000噸框架式薄板拉伸液壓機機身為整體框架式結構，左右立柱中間留有側窗口，采用Q235鋼板焊接結構,二氧化碳?xì)怏w保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好，本機試壓達到31.5Mpa，壓機機身不變形，但不可作為長期使用。

2、滑塊

為鋼板焊接箱形結構,滑塊底面板為整塊鋼板，保證足夠的剛度和強度。滑塊采用45°導軌導向,在左右立柱上設有4條導向板，滑塊的導軌在導向板上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便,調整精度高，調整后精度保持性好,抗偏載能力強。導軌摩擦副一側為合金材料,另一側采用銅基合金材料。此外,導向板經淬火處理,硬度在HRC55以上，耐磨性能良好，使用壽命長。滑塊導軌面設有加油孔自動加油,以便潤滑運動部位。

3、主噸位

主噸位由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理（0.10mm），使用壽命長。油缸采用45＃碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。

4、工作臺、滑塊Ｔ型槽的位置、尺寸

1000噸框架式薄板拉伸液壓機工作臺、滑塊Ｔ型槽的位置、尺寸經用戶確認后生產。工作臺中心孔留φ700mm，傾斜到壓力機后面落料。

5、機器的外觀

機器的外觀顏色為草綠色（由訂購方提供指定廠家購買）。滑塊為橘紅色，高壓油管為紅色（軟管除外），回油管為黃色，油箱上平面為黃色。

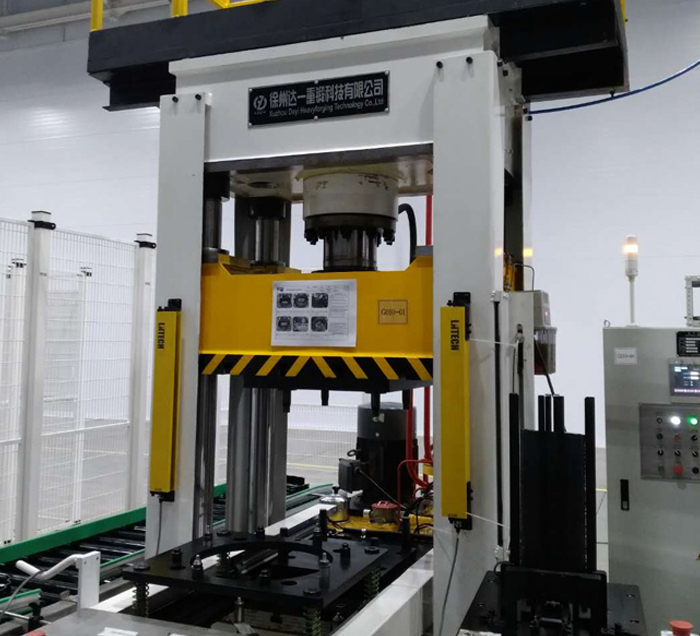

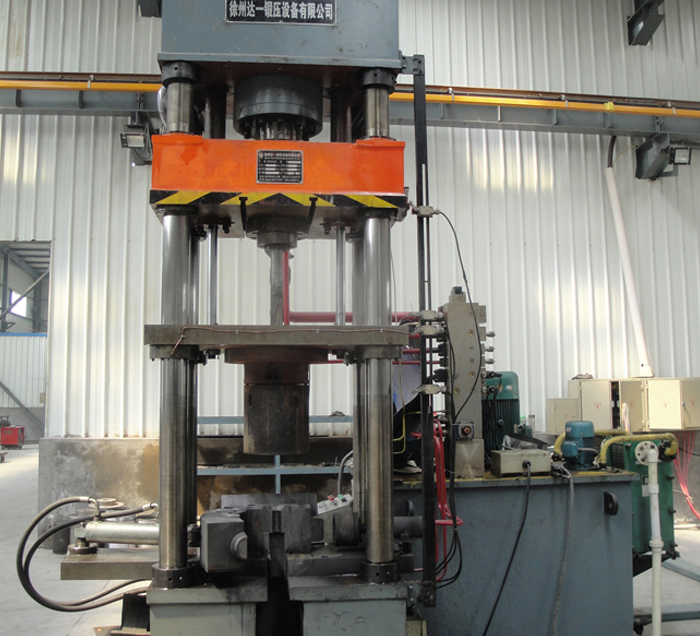

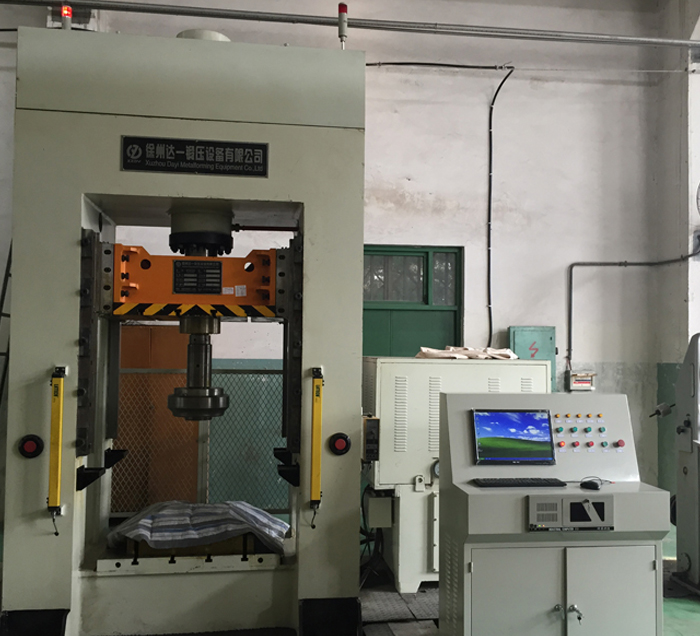

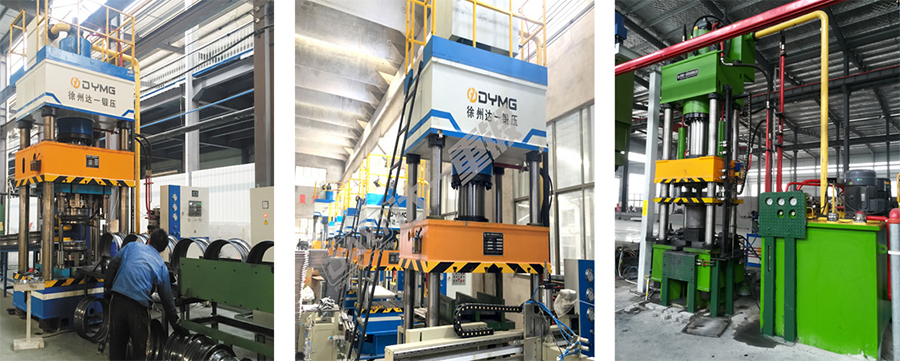

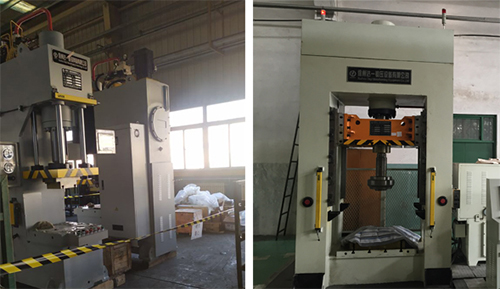

▌產品細節圖：
