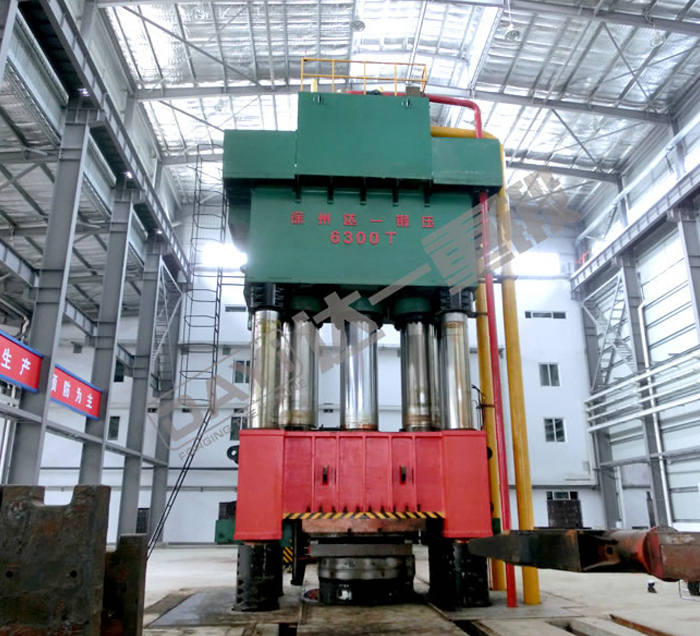

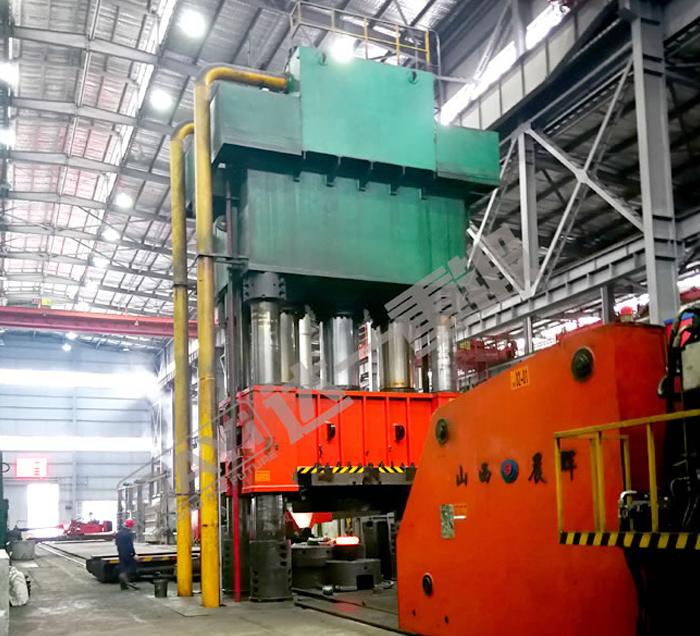

多工位環鍛液壓機

多工位環鍛液壓機性能特點

1、設備采用預應力組合框架式結構，設備結構穩定可靠，使用壽命長；

2、根據生產工藝配置多工位模具，一火成形鍛造，生產效率高；
3、配置高度數字化的智能工裝系統，包括移動工作臺、對中夾緊翻轉裝置、預沖懸臂、終沖懸臂、擋料裝置、氧化皮清掃裝置等；
4、同時可配置工件測溫系統、視頻監控系統、工藝數據采集、可視化處理系統，支持與MES等執行系統及上位機系統集成；

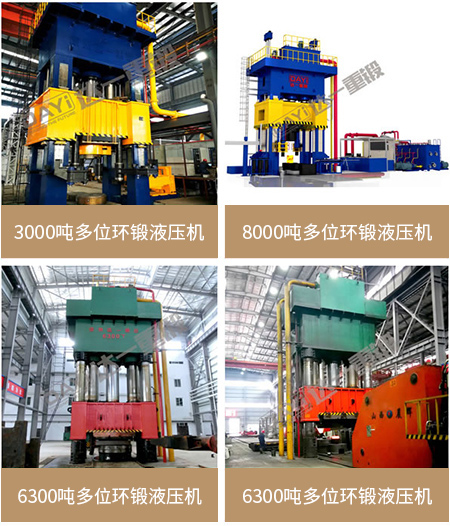

多位環鍛設備也稱：環段液壓機、液壓機、油壓機 噸位有：2500、3000、4000、5000、6300、8000噸

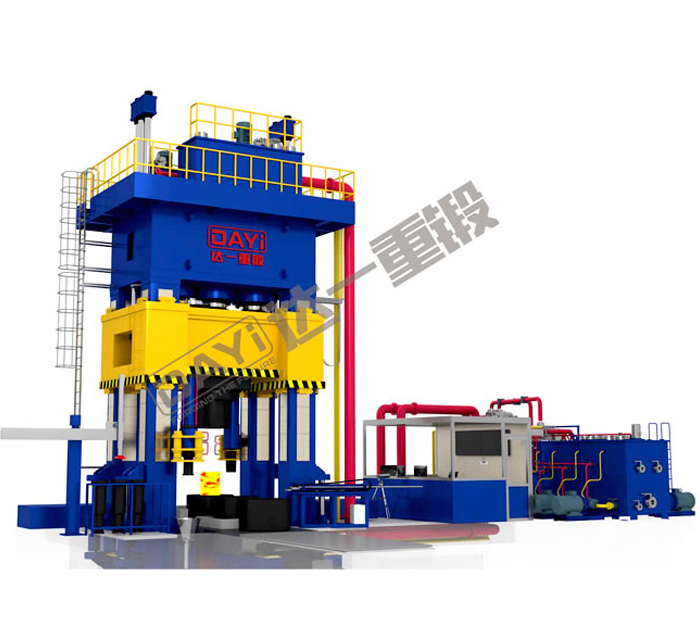

產品介紹：拉桿預緊組合框架結構，采用16面可調斜鐵式銅導軌導向：主要由機身、主油缸、液壓系統、電氣控制系統、安全系統及其他輔助設備組成；液壓系統由高壓油泵、調壓閥、方向閥、油箱等組成，為壓機提供可控制的液壓動力源；電氣控制系統由電控柜、操縱箱、PLC、觸摸屏、報警系統等組成。機身前面配有一個擺臂，用于移動預沖沖頭；配有的對中抬起裝置，置于墩粗和預沖工位，采用液壓驅動，可實現水平對中，同時可夾持工件上下運動，用于工件更換工位。終沖裝置由終沖缸，副滑塊，導向梁及擋料架等組成，并且預留有終沖沖頭安裝面，擋料架用于終沖后副滑塊回程時將工件退下。

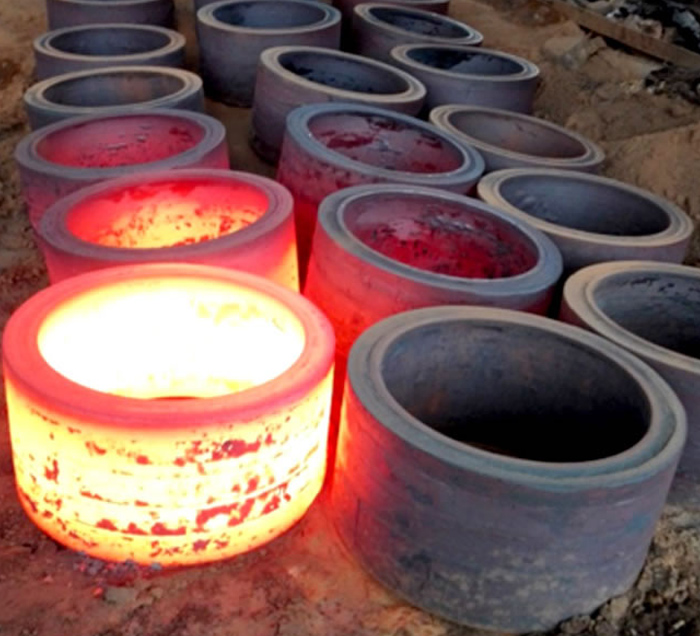

主要用途：用于環形件（普通法蘭及高徑法蘭等）制坯工藝(包括鐓粗、預沖孔、終沖孔、馬杠擴孔、工件頂出等)。擺輾機、預鐓機噸位有：100、200、260、350、400噸

擺輾工藝優勢：

擺輾的特點是連續局部加壓變形，模具和零件接觸面積小，單位時間變形量小。

具有以下優點：

1、省力，變形力約為一般鍛造的1/5～1/10。

2、特別適合一般鍛造難以成型的薄底盤類零件，比如薄盤、圓餅、法等，顯著擴大了鍛造產品范圍
3、沖擊カ小，噪聲、震動***小，勞動者工作條件好
4、生產效率高，擺輾過程不到30秒，連同模具冷卻時間，一殷2～4分鐘完成一件。
5、設備采用液壓傳動，結構緊湊，占地面積小
